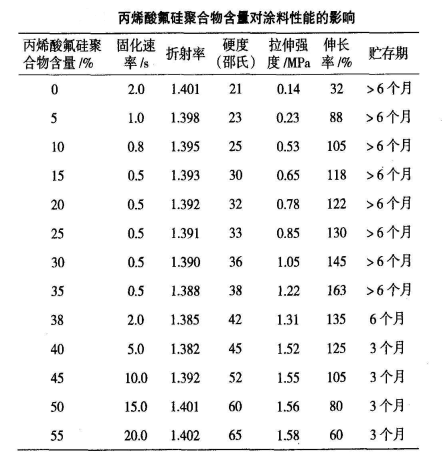

丙烯酸氟硅聚合物含量对UV固化低折射率涂料的性能有着很大的影响，具体数据见下表。

　　从表中可以看出，不加丙烯酸氟硅聚合物的涂料的拉伸强度小于0.2 MPa，用气相白炭黑增强后,强度也不超过0.3 MPa，且很脆易拉断，当加入丙烯酸氟硅聚合物后涂料的性能有很大变化，随着丙烯酸氟硅聚合物含量的增加，涂层的拉伸强度从0.14 MPa 提高至1.58MPa，伸长率从32%增加至163%，但是当丙烯酸氟硅聚合物含量达到40%以上时，由于交联度提高，使得固化时间延长、折射率增加、硬度和强度增加，涂层从以线性结构( 弹性体)为主向体型结构为主转变，伸长率大幅下降，漆膜硬度增加很快。综合考虑固化时间、伸长率、硬度、贮存期和成本，最后选定的丙烯酸氟硅聚合物添加量为35%。
