环氧树脂(Epoxy rein)泛指含有两个或两个以上环氧基，以脂肪族、脂环族或芳香族链段为主链的高分子预聚体。涂料用环氧树脂环氧当量大多在180~3200之间；环氧当量在180~475之间的环氧树脂主要用于双组分低温固化体系，环氧当量在700-1000之间的环氧树脂主要用于环氧酯体系；环氧当量为1500~3200的环氧树化主要用于高温烤漆，分子量在50000以上的可直接用作热塑性涂料。

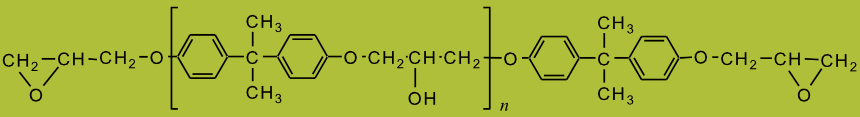

　　目前市面上环氧树脂主要是双酚A型环氧树脂，即双酚A缩水甘油醚( DGEBA)，由双酚A(DDP)与环氧氯丙烷(ECH)反应制得，目前实际使用的环氧树脂中70%以上属于这种环氧树脂，其结构如下：

　　从化学结构中可以看出，双酚A型环氧树脂的分子具有一下特征：

　　1.两端为反应活性很强的环氧基；

　　2.分子主链上有许多醚键；

　　3.树脂分子链有许多仲羟基，可以看成一种长链的多元醇；

　　4.分子链上有大量苯环、次甲基和异丙基；

　　环氧树脂稳定性好，未加入固化剂可放置一-年以上；树脂工艺性好，能溶于多种溶剂。双酚A型环氧树脂固化物有较好的耐化学药品性，尤其是耐碱性;对各种基材有极好的粘结性，粘结强度高，粘结面广；固化物机械强度高，电绝缘性优良，极好的硬度和优良的耐水性，可用作结构材料;固化收缩率低，小于2%，是热固性塑料中收缩率最小的一-种。但耐候性差，在紫外光照射下会降解，造成性能下降，限制了在其户外使用，而且周化物脆性大，冲击强度低，不太耐高温。

　　大多数环氧树脂需要固化形成交联网状结构以形成有用的涂膜，交联反应可以通过环氧基团也可以通过羟基基团反应。
