答：疏油性并不一定意味着亲水性，两者虽在某些情况下存在关联，但本质上是独立的物理化学性质，需结合分子结构、表面特性及环境条件综合分析。以下是具体解释：一、疏油性与亲水性的定义疏油性(Oleophobicity)指物质排斥油类(如矿物油、植物油、有机溶剂)或难以被油润湿的性质，源于物质表面与油分子间的相互作用力(如范德华力)较弱。典型例子：含氟聚合物(如聚四氟乙烯/特氟龙)：氟原子电负性高，表面能极低，油滴在其表面呈球形(接触角>150°)。硅橡胶：表面硅氧键结构使油类难以附着，常用于油封或防油涂层。亲水性(Hydrophilicity)指物质与水分子间的相互作用力强，易被水润湿或溶解于水的性质，通常由极性基团(如羟基、羧基、氨基)或离子基团(如硫酸根、铵根)引起。典型例子：玻璃：表面硅羟基与水形成氢键，水滴在其表面铺展(接触角<10°)。纤维素：含大量羟基，可吸水膨胀，常用于吸水材料。二、疏油性与亲水性的关系常见关联：疏油性物质可能亲水表面能差异：疏油性表面通常具有低表面能(如含氟或硅基团)，而亲水性表面需高表面能(如极性基团)。若物质表面同时满足以下条件，可能既疏油又亲水：极性基团暴露：如氧化硅(SiO₂)表面含硅羟基(-Si-OH)，可与水形成氢键(亲水)，同时因表面能低于油类(如正己烷)，排斥油(疏油)。微纳结构辅助：如荷叶表面通过微米级乳突和纳米级蜡晶结构，实现超疏水(接触角>150°)，但某些仿生表面通过化学修饰(如接枝亲水基团)可同时实现疏油与亲水。实例：氧化铝陶瓷：表面含铝羟基(-Al-OH)，亲水性强，同时因表面能低于多数油类，疏油性显著。某些两性离子聚合物：如磷酸胆碱基聚合物，含正负电荷基团，可与水形成强氢键(亲水)，同时因电荷排斥作用疏油。关键区别：疏油性≠亲水性疏油且疏水：多数低表面能物质(如含氟聚合物、硅橡胶)既疏油又疏水，因表面能极低，无法与水或油形成有效相互作用。实例：聚四氟乙烯(PTFE)：水接触角≈118°(疏水)，油接触角≈95°(疏油)，表现为“双疏”特性。硅油：疏水性强，同时因硅氧键与油类分子相互作用弱，疏油性显著。亲油且疏油：理论上矛盾，但某些特殊结构可能实现局部疏油与整体亲油(如含疏油微区的共聚物)，但此类情况极少见。三、影响疏油性与亲水性的因素分子结构极性基团：如羟基、羧基等可增强亲水性，但若被非极性基团(如长链烷基)屏蔽，可能降低亲水性甚至表现为疏油。实例：长链脂肪酸(如硬脂酸)：羧基亲水，但长链烷基疏水，整体表现为疏水且疏油(需特定条件才能溶于油)。短链醇(如乙醇)：羟基亲水，短链烷基疏水性弱，整体表现为亲水且亲油(可与水、油混溶)。表面能：低表面能物质(如含氟、硅基团)通常疏油且疏水，高表面能物质(如金属氧化物、极性聚合物)可能亲水且疏油。表面形貌微纳结构：通过构建粗糙表面(如乳突、孔洞)可放大材料本征的疏油或亲水特性。实例：超疏水/超疏油表面：如荷叶通过微米级乳突和纳米级蜡晶结构，实现水接触角>150°(超疏水)和油接触角>150°(超疏油)。亲水/疏油表面：如氧化石墨烯涂层通过纳米级褶皱结构，增强水吸附(亲水)，同时因表面能低于油类，排斥油(疏油)。化学修饰：在表面接枝亲水或疏油基团可定向调控性质。实例：在硅橡胶表面接枝聚乙二醇(PEG)：PEG链含醚键，可与水形成氢键(亲水)，同时因空间位阻排斥油(疏油)。在金属表面沉积含氟硅烷：含氟基团降低表面能，实现疏油，但若未完全覆盖，金属本身亲水性可能保留(需具体条件)。环境条件温度：升高温度可能改变分子运动能力，影响相互作用力。实例：硅油在低温下粘度增加：可能增强疏油性(油滴更难渗透)，但亲水性不受直接影响。某些温度响应性聚合物：如聚N-异丙基丙烯酰胺(PNIPAM)，在临界温度以下亲水，以上疏水，但疏油性可能随温度变化较小。pH值：影响表面基团的电离状态，从而改变亲水性。实例：羧基化表面：在酸性条件下羧基质子化(-COOH)，亲水性减弱;在碱性条件下电离(-COO⁻)，亲水性增强，但疏油性可能因表面电荷排斥作用变化。溶剂类型：不同溶剂的极性可能影响物质溶解性或表面润湿性。实例：含氟聚合物在氟碳溶剂中：可能部分溶解，疏油性降低;在水或醇类中则完全疏油。四、实际应用中的判断方法接触角测量疏油性：测量油滴(如二碘甲烷，表面张力≈50.8 mN/m)在物质表面的接触角，θ>90°表示疏油。亲水性：测量水滴(表面张力≈72.8 mN/m)在物质表面的接触角，θ<90°表示亲水。实例：氧化硅薄膜：水接触角≈20°(亲水)，油接触角≈120°(疏油)。特氟龙涂层：水接触角≈118°(疏水)，油接触角≈95°(疏油)。溶解性实验将物质分别加入水和油中，观察溶解或润湿情况：溶于水→亲水;溶于油→亲油;均不溶→可能疏水或疏油。注意：需选择代表性油类(如正己烷、硅油)，因不同油类的极性差异可能影响结果。表面能计算通过接触角数据计算物质表面能(如Owens-Wendt方法)，低表面能(<30 mN/m)通常对应疏油且疏水，高表面能(>60 mN/m)可能亲水且疏油。实例：聚四氟乙烯：表面能≈18 mN/m，疏油且疏水。氧化铝：表面能≈75 mN/m，亲水且疏油。

答：疏水性并不一定意味着亲油性，两者虽有一定关联，但属于不同的物理化学性质，需从分子结构、相互作用力及实际应用场景综合分析。以下是具体解释：一、疏水性与亲油性的定义疏水性(Hydrophobicity)指物质排斥水、难以被水润湿的性质，源于分子中非极性基团(如烃链)与水分子间的相互作用弱，导致水分子倾向于彼此聚集(形成氢键网络)，而将非极性物质排斥在外。典型例子：油脂、石蜡、聚四氟乙烯(特氟龙)等。亲油性(Lipophilicity)指物质与油类(非极性溶剂)的亲和力，通常表现为易溶于油或被油润湿。典型例子：大多数有机溶剂(如苯、乙醚)、脂肪酸、胆固醇等。二、疏水性与亲油性的关系常见关联：疏水性物质往往亲油分子结构基础：疏水性物质通常含有长链烃基或芳香环等非极性结构，这些结构与油类分子(如甘油三酯)的相互作用力(范德华力)较强，因此易溶于油或被油润湿。实例：植物油(如橄榄油)疏水且亲油，可溶解在汽油或乙醚中。聚乙烯(PE)塑料疏水，同时也能被油类渗透(如油渍渗透到塑料袋中)。关键区别：疏水性≠亲油性疏水但非亲油：某些物质虽排斥水，但与油类相互作用也较弱，表现为既不溶于水也不溶于油。实例：硅油：疏水性强，但因其分子结构(硅氧键为主)与碳氢化合物油类差异大，互溶性差，需特殊改性才能与油混合。氟碳化合物(如聚四氟乙烯)：疏水性极强(水滴在其表面呈球形)，但氟原子电负性高，与油类分子相互作用弱，几乎不溶于任何有机溶剂。亲油但非疏水：理论上较少见，但某些极性油类(如磷酸酯类)可能对特定极性物质有亲和力，同时与水也有一定相互作用(如表面活性剂中的亲油基团可能含极性原子)。三、影响疏水性与亲油性的因素分子极性非极性分子：如烷烃、芳香烃，疏水且亲油。极性分子：如醇、醛，可能既疏水又亲油(取决于极性基团大小)，例如乙醇疏水性弱，但能与水混溶(亲水)，同时也能溶解部分油类(亲油)。两性分子：如磷脂，含亲水头(磷酸基团)和疏水尾(脂肪酸链)，表现为既疏水又亲油，但整体性质取决于环境(如在水溶液中形成双分子层)。分子大小与形状长链分子：如脂肪酸，疏水性强且亲油，因非极性链长，与油类相互作用面积大。支链或环状分子：如胆固醇，疏水性较强，但亲油性受空间位阻影响，可能弱于直链同类物。环境条件温度：升高温度可能增强分子运动，促进疏水物质与油类的混合(如高温下硅油与某些矿物油的互溶性提高)。压力：高压可能改变分子间距离，影响相互作用力，但通常对疏水性与亲油性的影响较小。溶剂类型：在混合溶剂中，疏水物质的溶解性可能因溶剂极性变化而改变(如某些疏水聚合物在极性溶剂中不溶，但在非极性溶剂中可溶)。四、实际应用中的判断方法接触角测量疏水性：通过测量水滴在物质表面的接触角(θ)，θ>90°表示疏水。亲油性：测量油滴(如二碘甲烷)在物质表面的接触角，θ<90°表示亲油。实例：荷叶表面水接触角≈160°(超疏水)，油接触角≈120°(疏油)，表明其仅疏水不亲油。特氟龙表面水接触角≈118°(疏水)，油接触角≈95°(弱疏油)，表明其疏水性强但亲油性弱。溶解性实验将物质分别加入水和油中，观察溶解情况：溶于水→亲水;溶于油→亲油;均不溶→可能仅疏水或疏油。注意：需选择代表性油类(如正己烷、硅油)，因不同油类的极性差异可能影响结果。分子模拟与计算通过量子化学计算或分子动力学模拟，分析物质与水、油分子的相互作用能，预测疏水性与亲油性。实例：计算氟碳化合物与水、烷烃的相互作用能，可解释其疏水且疏油的特性。

答：UV胶的固化速度受多种因素影响，除了已提及的UV光源参数、胶层特性、环境温湿度和胶水配方外，以下因素也会显著影响其固化效率：一、基材特性基材颜色与透光性深色或黑色基材：吸收大部分紫外线，导致胶层底部固化不足。解决方案：增加UV光强度或照射时间，或选用对深色基材穿透力更强的UV灯(如长波长395nm LED)。不透明基材：如金属、陶瓷等，紫外线无法穿透，需依赖湿气固化或调整施工方式(如单面固化后翻转)。透明或浅色基材：紫外线穿透性好，固化速度快，但需注意避免过度照射导致胶层黄变。基材表面粗糙度粗糙表面：增加胶层与基材的接触面积，但可能因光线散射导致固化不均。解决方案：施工前对基材进行抛光或喷砂处理，平衡粗糙度与透光性。光滑表面：如玻璃、金属，需确保胶层完全覆盖，避免空气残留影响固化。基材化学性质含硫或胺类物质：某些基材(如橡胶、部分塑料)可能释放抑制剂，干扰光引发剂活性。解决方案：施工前对基材进行清洗或涂覆底漆，隔离抑制物质。二、光引发剂类型与浓度光引发剂活性裂解型引发剂(如184、1173)：分解速度快，适合快速固化，但可能产生副产物(如苯甲醛)导致胶层黄变。夺氢型引发剂(如BP、ITX)：需与助引发剂(如胺类)配合使用，固化速度较慢但黄变风险低。大分子引发剂：提高胶水耐候性，但固化速度可能降低。光引发剂浓度浓度过低：活性自由基不足，固化不完全。浓度过高：可能引发“氧抑制效应”(表面粘手)或增加成本。优化建议：浓度通常控制在1%-5%(质量分数)，需通过实验确定最佳值。三、氧气抑制效应原理：氧气与活性自由基反应生成过氧自由基，终止链式聚合，导致胶层表面固化不完全(粘手)。影响因素：环境氧气浓度：高浓度氧气(如开放环境)抑制作用更强。胶层厚度：薄胶层(<50μm)受氧气影响更显著。解决方案：惰性气体保护：在氮气或二氧化碳氛围中固化，减少氧气接触。增加UV强度：快速生成足够自由基，克服氧气抑制。使用抗氧剂：在胶水中添加硫醇类化合物，消耗氧气生成稳定产物。表面改性：通过等离子体处理或涂覆疏氧层，降低表面氧气吸附。四、施工工艺涂胶方式点胶：胶点大小影响固化时间，小胶点(直径<1mm)需更高能量密度。喷涂：胶层均匀性影响固化一致性，需优化喷涂压力与速度。刮涂：适用于厚胶层，但需控制厚度均匀性(建议使用刮刀或丝网印刷)。固化顺序分阶段固化：先低强度UV预固化(如10%功率)使胶层定型，再高强度完全固化，减少内应力。脉冲式固化：通过间歇性照射(如0.5秒开/0.5秒关)控制热量积累，避免胶层过热。胶水混合均匀性双组分UV胶：若混合不均，局部光引发剂或活性单体浓度不足，导致固化缺陷。解决方案：使用静态混合器或动态搅拌设备，确保充分混合。五、设备与光源衰减UV灯寿命汞灯：寿命约1000-2000小时，随使用时间输出功率下降，需定期更换。LED灯：寿命长达20000小时以上，但长期使用后波长可能偏移(如从365nm降至360nm)，影响固化效率。监测方法：使用UV辐照计定期检测光强，确保输出功率≥标称值的80%。光源污染灯管表面灰尘：降低紫外线透射率，需定期清洁(如用酒精擦拭)。反射罩老化：反射效率下降导致光线散射，需更换镀铝反射罩或使用高效反射材料(如抛光铝)。六、胶水储存与使用条件储存温度高温储存：可能引发胶水预聚合或光引发剂分解，降低固化速度。低温储存：胶水粘度增加，影响施工均匀性。建议：储存温度控制在5-25℃，避免阳光直射。开封后使用时间光引发剂挥发：开封后胶水暴露于空气中，光引发剂可能挥发或与氧气反应，导致固化速度下降。解决方案：使用密封容器或氮气保护，并在规定时间内用完(如24小时内)。七、其他特殊因素胶水中杂质金属离子：如铁、铜离子可能催化光引发剂分解，需使用高纯度原料。水分：湿气敏感型UV胶(如含异氰酸酯基团)需严格控制水分含量(<0.1%)，否则会引发副反应。胶层形状与几何结构复杂形状：如凹槽、孔洞，紫外线难以穿透，需调整照射角度或使用反射镜辅助固化。厚胶层：需结合湿气固化或分层施工，避免内层固化不足。

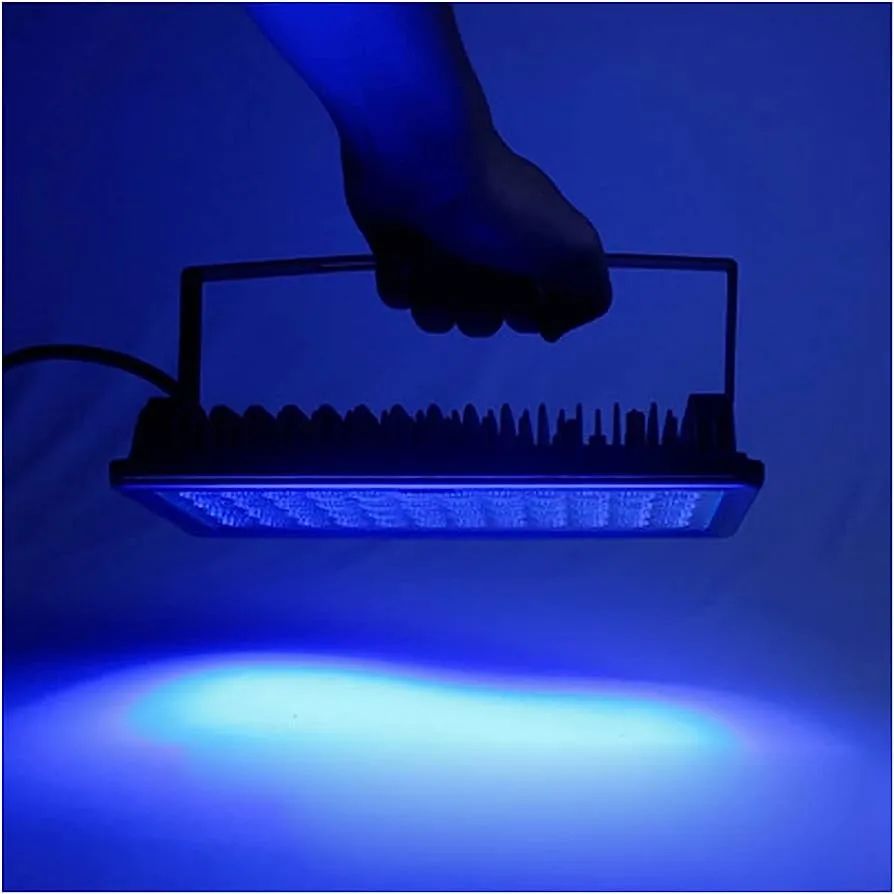

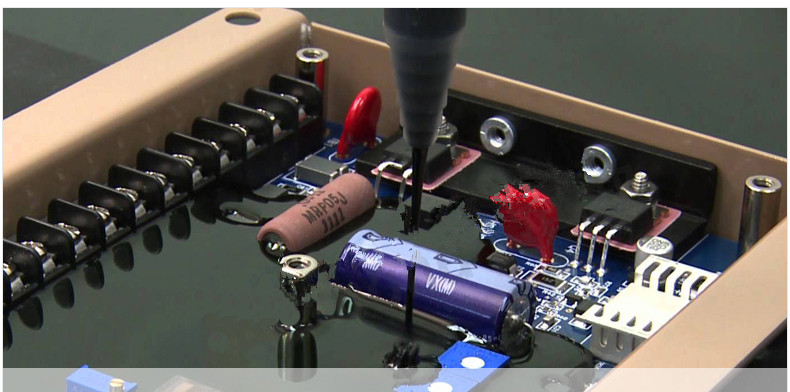

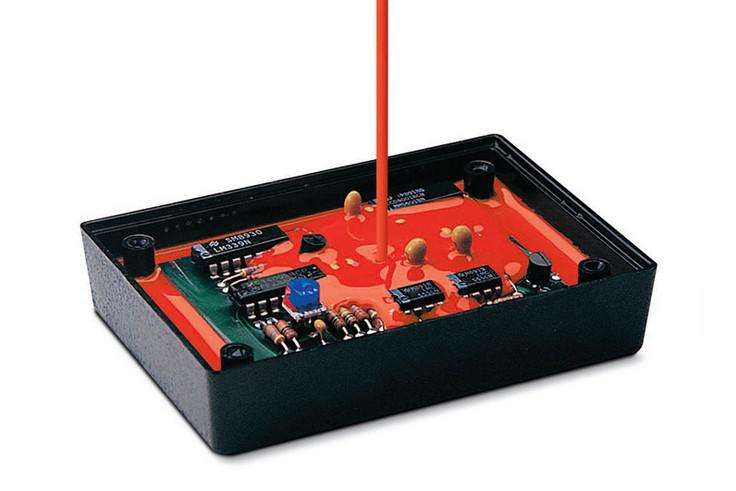

答：要提高UV潮气双固化表面的干燥速度，需从UV固化与湿气固化双重机制入手，通过优化光源参数、调整胶层特性、控制环境条件以及选用特殊配方胶水等措施，实现固化效率的显著提升。以下是具体方法及原理分析：一、优化UV固化条件提高UV光源强度原理：UV胶的固化依赖光引发剂吸收紫外线产生活性自由基，光源强度不足会导致固化不完全。措施：使用功率更大的UV灯(如从50W升级至100W)，或采用高强度UV LED光源。延长照射时间(如从5秒延长至10秒)，确保光线覆盖所有区域，尤其是阴影部分。调整光源与胶层的距离(通常1-2cm为最佳固化距离)，避免距离过远导致能量衰减。选择匹配光谱的UV灯原理：光引发剂对特定波长紫外线敏感，若光源波长与引发剂不匹配，固化效率会降低。措施：选用波长在300-400nm的UV灯(如365nm)，与常见光引发剂(如二苯甲酮、安息香双甲醚)的吸收峰匹配。避免使用含铁或镓的固化灯泡(可能减少短波长紫外线发射)，除非基材对短波敏感(如聚碳酸酯)。二、调整胶层特性控制胶层厚度原理：胶层过厚会延长紫外线穿透时间，导致表干快但内层固化慢。措施：保持胶层厚度均匀(建议50-100μm)，避免局部过厚。若需厚涂，可分多次施工，每次固化后再叠加下一层。选用高活性光引发剂原理：光引发剂的活性直接影响固化速度，高活性引发剂可更快分解产生活性自由基。措施：选择裂解型光引发剂(如184、1173)，其分解速度快，适合快速固化需求。避免使用夺氢型光引发剂(如BP)，其固化速度较慢。三、优化湿气固化条件提高环境湿度原理：湿气固化依赖空气中的水分与胶层中的异氰酸酯基团(-NCO)反应，湿度越高反应越快。措施：将环境湿度控制在60%-80%，避免湿度过低(10000mPa·s)导致胶层过厚。五、控制环境温度提高环境温度原理：温度升高可加速分子运动，促进UV固化与湿气固化反应。措施：将环境温度控制在20-30℃，避免温度过低(

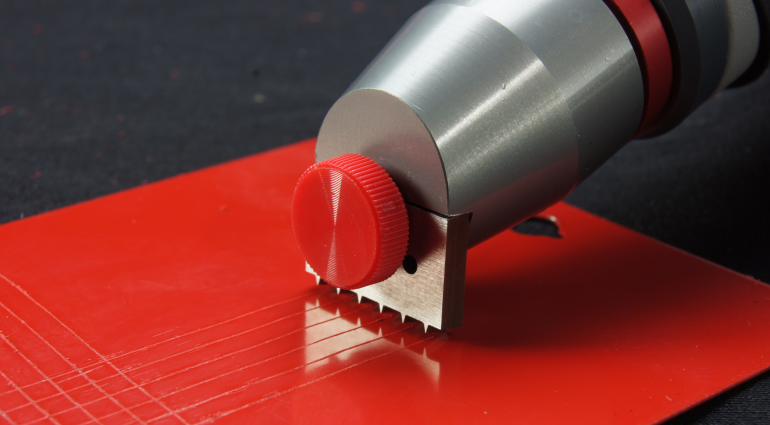

答：暗反应作为双固化涂料中关键的二次固化机制，对涂层性能的影响贯穿于固化完整性、物理机械性能、化学稳定性及应用适应性等多个维度，具体表现如下：一、提升固化完整性，解决 “固化盲区” 问题消除未固化缺陷：双固化涂料中，UV 光固化可能因光照死角(如深孔、缝隙、复杂结构阴影区)导致局部固化不完全，出现涂层发软、粘手、耐刮性差等问题。暗反应通过热、氧、湿气等非光照条件下的持续反应，可使这些区域的未反应基团(如丙烯酸酯双键、环氧基、异氰酸酯基)继续交联，最终实现整体固化，避免局部性能短板。示例：UV - 阳离子双固化体系中，光引发的阳离子(如质子酸)在暗处仍能长期保持活性，持续催化环氧基开环聚合，即使在光照不足的区域也能形成完整交联网络。二、优化物理机械性能提高硬度与耐磨性暗反应通过消耗残留活性基团(如未聚合的双键、未反应的环氧基)，增加涂层的交联密度。交联密度提升直接使涂层结构更致密，硬度(如铅笔硬度、邵氏硬度)和耐磨性(如 Taber 耐磨测试结果)显著提高，减少刮擦、磨损导致的外观损坏。增强附着力暗反应中的二次交联(如异氰酸酯与基材表面羟基的湿气反应、环氧基与基材极性基团的热固化反应)可加强涂层与基材的化学键合，尤其对多孔基材(木材、混凝土)或低表面能基材(塑料)，能有效解决 UV 表层快速固化导致的 “界面结合不足” 问题，降低涂层脱落风险。改善柔韧性与抗冲击性部分暗反应(如氧化交联、湿气固化)可通过调控交联速率和网络结构，避免单一 UV 固化可能产生的 “硬而脆” 缺陷。例如，UV - 氧化双固化体系中，氧化交联形成的柔性链段可平衡整体网络的刚性，提升涂层的抗冲击强度和弯曲性能。三、增强化学稳定性与耐候性耐化学性提升：更高的交联密度使涂层对溶剂、酸碱等化学介质的渗透阻力增强。例如，UV - 热双固化体系经暗反应后，残留的丙烯酸酯双键和环氧基进一步反应，减少涂层中的 “薄弱环节”，耐汽油、酒精、酸碱溶液的能力显著优于单一 UV 固化涂层。耐候性优化：暗反应形成的致密网络可减少水、氧气、紫外线对涂层内部的侵蚀。例如，UV - 湿气固化体系中，异氰酸酯与水分反应形成的脲键结构，可提升涂层的抗水解性和耐老化性，延长户外使用时的外观保持时间(如抗黄变、抗粉化)。四、调控固化效率与工艺适应性平衡固化速度与性能：UV 固化可快速实现表层定型(满足生产线效率需求)，而暗反应在后续存储或使用过程中缓慢进行，避免因一次性快速完全固化导致的内应力过大(如涂层开裂、翘曲)。例如，电子元件封装中，UV 快速固化固定形状后，热暗反应缓慢完成交联，减少因应力导致的元件损坏。适应复杂工艺场景：暗反应无需持续光照，适合离线固化(如 UV 固化后工件存放时自然完成暗反应)或大面积涂装(如管道、集装箱)，降低对连续 UV 设备的依赖，扩大双固化涂料的应用范围。五、潜在的负面影响(需控制)反应速率失控：若暗反应过快(如热引发剂活性过高、异氰酸酯湿气反应过于剧烈)，可能导致涂层在存储或加工过程中提前固化(“胶化”)，影响施工窗口;若过慢，则可能导致涂层长时间不干燥，影响后续工序(如叠放、装配)。性能过度交联：部分体系中，暗反应过度进行可能导致交联密度过高，使涂层柔韧性下降、脆性增加，尤其在低温环境下易出现开裂。外观影响：暗反应中的化学反应(如氧化交联、异氰酸酯水解)可能伴随小分子释放(如 CO₂)，若控制不当，可能在涂层内部形成气泡或针孔，影响表面平整度和光泽度。总结暗反应对双固化涂料的性能以正向优化为主，核心是通过二次交联弥补 UV 固化的局限性，提升固化完整性、物理机械性能和化学稳定性;但需通过配方设计(如调控暗反应引发剂活性、基团比例)平衡反应速率与程度，避免潜在的负面影响。这一机制是双固化涂料在复杂工况(如异形件、大面积涂装)中实现高性能的关键保障。
